Felülethegesztési eljárás bevezetése nikkel alapú ötvözetekhez
A nikkel alapú ötvözetek jó reaktív gázokkal szembeni ellenálló képességgel, kopásálló és saválló közepes korrózióval rendelkeznek, valamint nagy szilárdságú, jó plaszticitásúak, hideg-meleg deformáció, feldolgozás és hegesztés, valamint nagyon fontos korróziós hatásúak. ellenálló fém anyag.

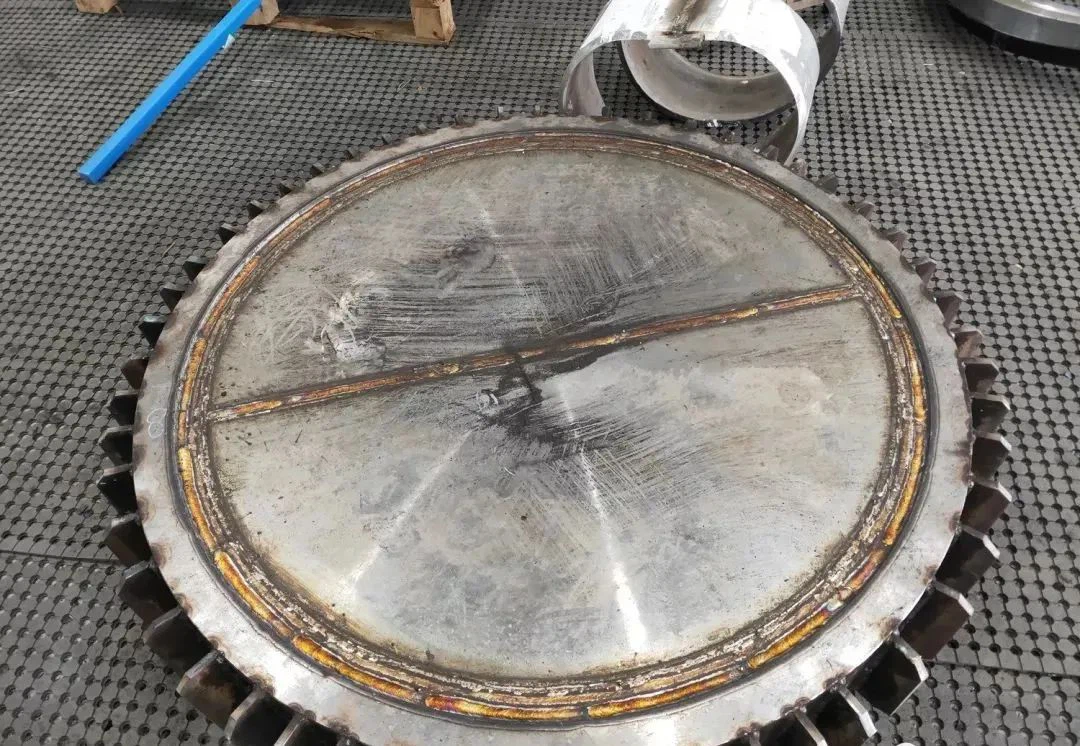

Felületképzési alkalmazásokban a szénacél vagy a rozsdamentes acél nikkel alapú fémréteggel burkolható dielektromos rétegként, így két fém előnyei vannak. Ez a fajta hegesztőanyag teljesen eltér a szokásos ötvözőelemektől. A hegesztés során különböző hegesztési módszereket kell alkalmazni a hegesztéshez.
A felülethegesztésnél a fémek eltérő fizikai tulajdonságai miatt a nikkel alapú ötvözetből készült hegesztőmedence nagyon viszkózus, az olvadási mélység pedig sekély. A hegesztőáram növelése nem javítja jelentősen a fém folyékonyságát és nem növeli az olvadási mélységet.
Az általában rozsdamentes acélból készült homorú gyöngytől eltérően a nikkel alapú ötvözetek köpenyfelülete kifejezetten domború.
A kristályrepedés elkerülése érdekében, különösen a hegesztési gyökérnél a kristályrepedés első rétege, a hegesztőfém kis árammal való feltöltésével kiküszöbölhető.

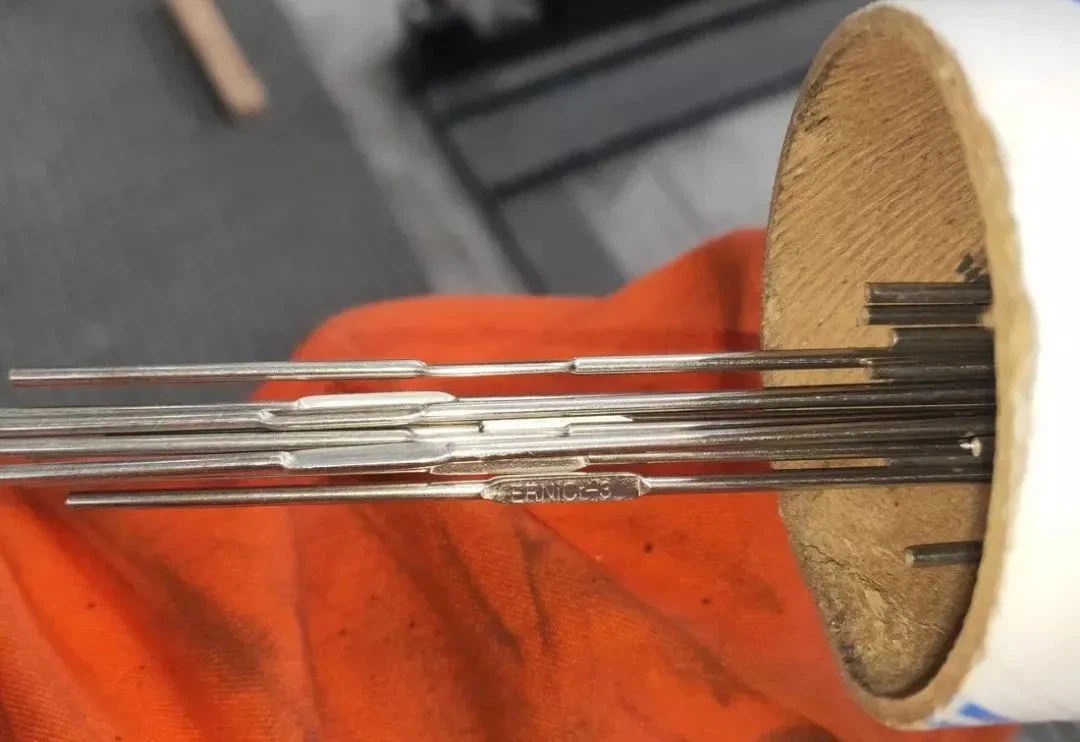

Argon ívhegesztés alkalmazásakor a hegesztőanyagot nem szabad közvetlenül az olvadt medencébe meríteni. A hegesztőanyagot a volfrámelektróda elé kell helyezni, és olvadás közben kell adagolni. A hegesztőanyag végét mindig argongáz védi.

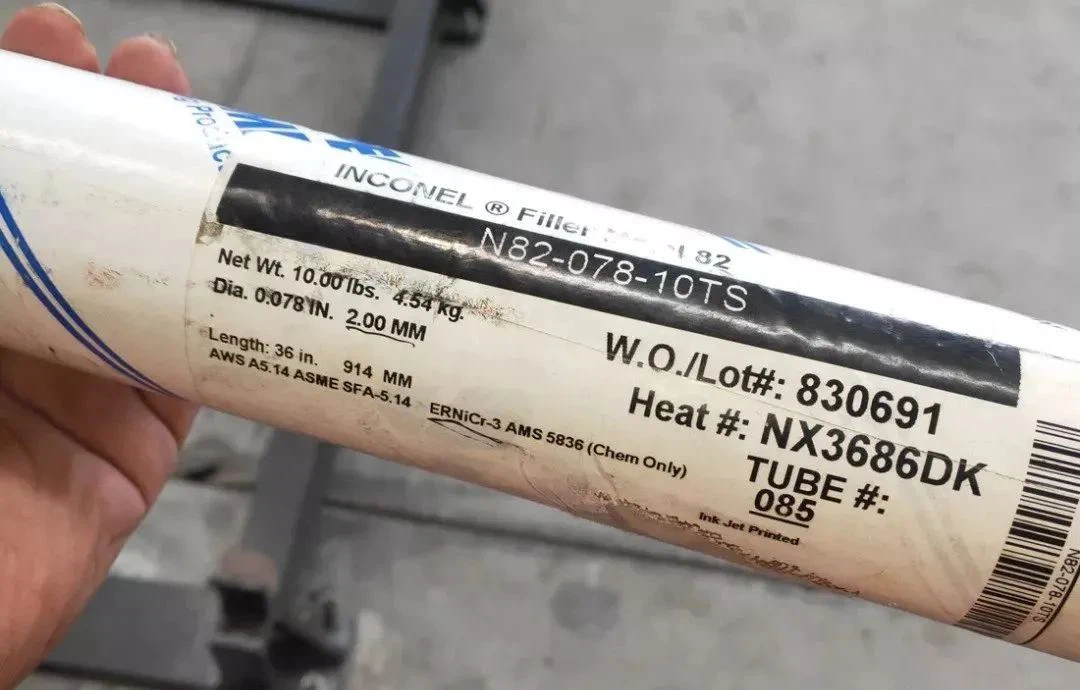

A nikkel alapú hegesztőanyagok folyékonysága gyenge, és az áram nem lehet túl nagy, a hegesztési sebesség lassú, és a hegesztést gondosan ellenőrizni kell.
Hegesztéskor, legyen szó réteghegesztésről vagy fedőhegesztésről, ügyeljünk az argonvédelemre a hegesztés során, hogy elkerüljük a hegesztőrész oxidációját.
A különböző anyagok hidegmunka keményedési hajlama eltérő. Például a nikkel alapú ötvözetek hidegmunkában való keményedési hajlama 1-2-szer nagyobb, mint a rozsdamentes acélé. Ezért, ha a hegesztés nincs szabályozva, könnyen meghajlítható.
A két eltérő acél szilárdsága a felülethegesztésben eltérő, ezért ügyeljen a hegesztés után a gyökérnél jelentkező feszültségrepedésre.
A nikkel alapú ötvözött hegesztési fémek nem nedvesednek és terjednek olyan könnyen, mint az acélhegesztési fémek. Még a hegesztőáram növelése sem javítja a hegesztett fém folyékonyságát, de káros hatással van. Ha a hegesztőáram meghaladja az ajánlott tartományt, az nemcsak túlmelegíti az olvadt medencét, növeli a forró repedések érzékenységét, és csökkenti a durva szemcsék miatti korrózióállóságot, hanem a hegesztési fémben lévő dezoxidálószer elpárolgását is okozza, ami pórusokat okozhat. megjelenik.
Az elektródos ívhegesztésnél a túlzott hegesztőáram az elektródát is túlmelegíti, és a bevonat leesését okozza, elveszítve védőhatását. A hegesztett fém gyenge folyékonysága miatt nem könnyű a varrat mindkét oldalára folyni. A jó hegesztési varrat kialakítása érdekében néha hullámzási eljárást alkalmaznak. De ez a lengés egy kis lengés, és a lengés távolsága nem haladja meg a hegesztőhuzal vagy elektróda átmérőjének háromszorosát. Az elektróda ívhegesztésnél néha még a billegő eljárásnál is hibákat találnak.
A hibák főként alámetszett és megolvadatlan élek. Ezen hibák kiküszöbölése érdekében, amikor a hegesztés mindkét oldalon a véghelyzetbe lendül, egy kis szünetet kell tartani, hogy elegendő idő legyen az olvadt hegesztési fémnek az alapfémmel való teljes összeolvadására, és töltse ki az alámetszett területet. . Az elektródos ívhegesztésnél egy másik fontos eljárási intézkedés az, hogy a hegesztőív a lehető legrövidebb legyen.
A hegesztési folyamat során az elektróda nikkel alapú ötvözet sajátosságai határozzák meg, hogy az olvadt vas behatolása sekély, és ez a probléma nem oldható meg egyszerűen a hegesztési paraméterek beállításával.
Az ismételt vizsgálatok szerint a sekély behatolás leküzdésének módja a hagyományos horonyforma módosítása, a horonyhelyzet szöge pedig 40 fok és 65 fok között alkalmasabb.
A nikkel alapú anyagok hegesztése szigorúbb követelményeket támaszt a varrat felületével szemben, mint a szénacél és a rozsdamentes acél. Nikkel alapú anyagok hegesztésekor domború gyöngyvé kell hegeszteni. A nikkel alapú anyagok hegesztése során előforduló repedések többsége a homorú perem által okozott egyenetlen erő miatt következik be.
A nikkel alapú felületi anyagok hegesztési folyamata során a rétegközi hőmérséklet nem lehet túl magas, általában 100 fok alatt. A nikkel alapú ötvözetanyagok hegesztése általában nem igényel előmelegítést és utóhőkezelést.
